Módulo OTDR | VeEX RXT4100+
Módulos OTDR

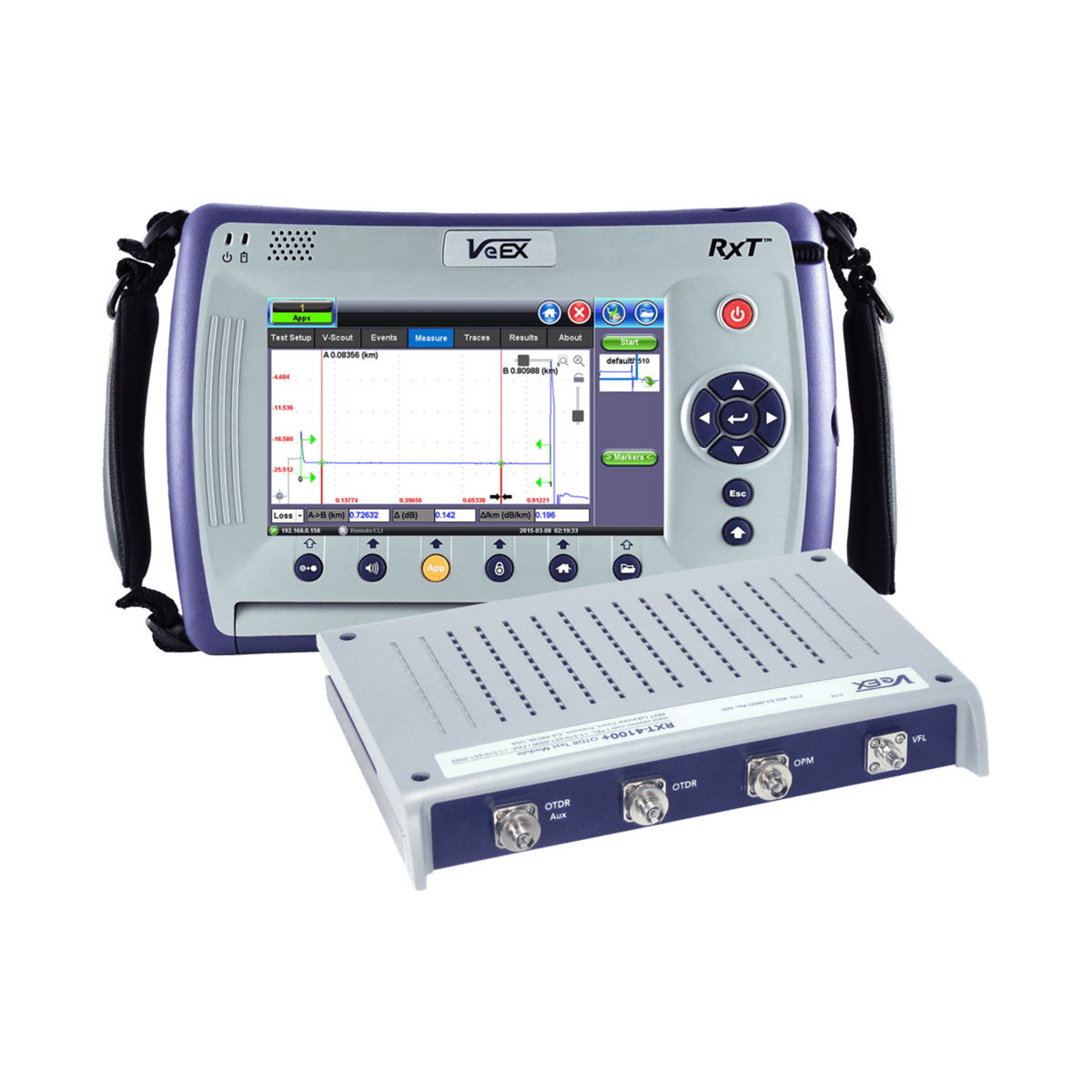

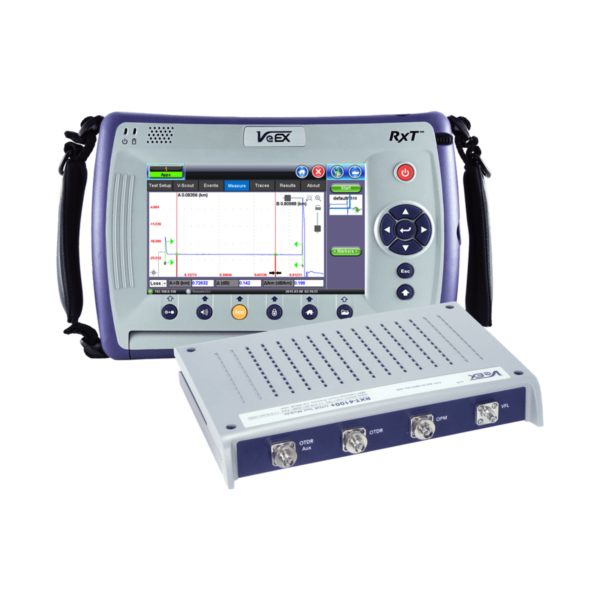

El módulo de prueba de fibra óptica RXT-4100+ es el primer OTDR portátil de campo del mundo que ofrece hasta 500 000 puntos de datos con una resolución de 3 cm. Los módulos OTDR RXT-4100+ cuentan con una variedad de funciones de prueba óptica que incluyen OTDR, OPM, fuente de luz y VFL. Las redes multiprotocolo OTN, SDH/SONET, Ethernet, Fibre Channel y Synchronous Packet Networks que utilizan fibras ópticas se pueden verificar fácilmente, así como las pruebas OSA en la red CWDM/DWDM con una única plataforma de prueba que garantiza la máxima productividad de prueba. El software Fiberizer® para dispositivos móviles Windows® Desktop, Android™ y/o Apple® está disponible para ayudar en la transferencia de datos, la gestión de registros y la generación de informes para varios probadores de fibra óptica VeEX. Visite la página web de Fiberizer para obtener más detalles.
Descripción
Software
La arquitectura modular flexible admite múltiples tecnologías y aplicaciones.
Software para PC ReVeal™ para mantener el firmware del instrumento, gestionar configuraciones de prueba, procesar resultados de medición y generar informes de prueba para el cliente.
Software Fiberizer Desktop PC para análisis de trazas de fibra
Análisis de trazas y gestión de datos basados en Fiberizer Cloud
Soporte de R-Server para gestión centralizada de la fuerza laboral y repositorio de resultados de pruebas
Hardware
Pantalla táctil TFT a todo color de 7” de alta resolución visible en cualquier condición de iluminación
Conectividad a través de interfaz de administración 10/100Base-T, WiFi™, Bluetooth® o tarjeta 3G para aplicaciones administrativas
Funcionamiento inteligente del ventilador con sensor de temperatura incorporado
Paquete de baterías de iones de litio intercambiables para un tiempo de prueba prolongado
Interfaz USB-A para unidades flash USB y conexión de sonda de inspección de fibra
Módulo GPS integrado opcional para geoetiquetado de trazas OTDR
Pruebas ópticas:
Opciones de longitud de onda multimodo y monomodo: 850, 1300, 1310, 1490, 1550, 1625 y 1650 nm
Puerto OTDR filtrado de 1625 o 1650 nm para mediciones en servicio
Los puertos OTDR cuentan con detección de fibra viva
Alto rango dinámico para fibras de larga distancia y pruebas a través de divisores PON de alto recuento
Puntos de muestreo de hasta 500.000 (RXT-4100+)
Parámetros de prueba optimizados FTTx/PON para las mejores zonas muertas de su clase
Zona muerta de evento < 1 m, Zona muerta de atenuación < 4 m
Formatos de archivo Telcordia GR-196 y SR-4731.sor
Modo V-Scout/V-Profile opcional: mapeo de enlaces inteligente utilizando íconos intuitivos derivados de múltiples adquisiciones de pruebas
Localizador visual de fallas (opcional)
Medidor de potencia óptica con detección WaveID (opcional)
Fuentes de luz con WaveID y modo Loop (opcional)
Alcance de inspección de fibra opcional (USB)
Cargue trazas OTDR, resultados OLTS e imágenes de Fiberscope directamente a Fiberizer Cloud
Fibra de lanzamiento G.657 incorporada
Interfaces ópticas universales de 2,5 mm con adaptadores ópticos intercambiables (SC/FC/ST/LC)
