Módulos OSA

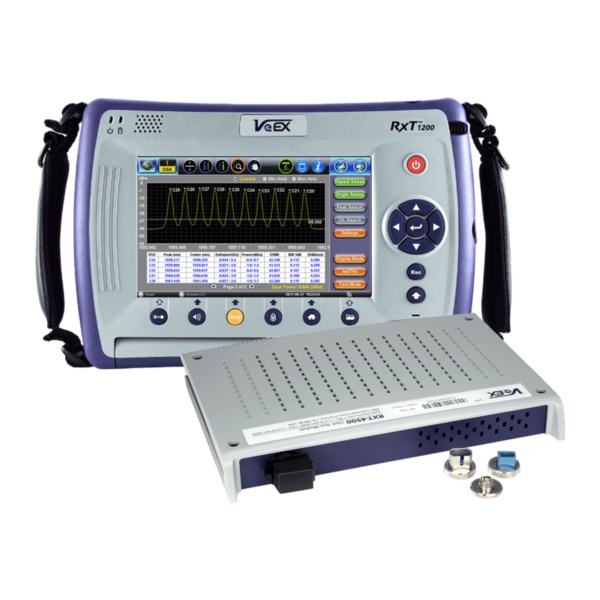

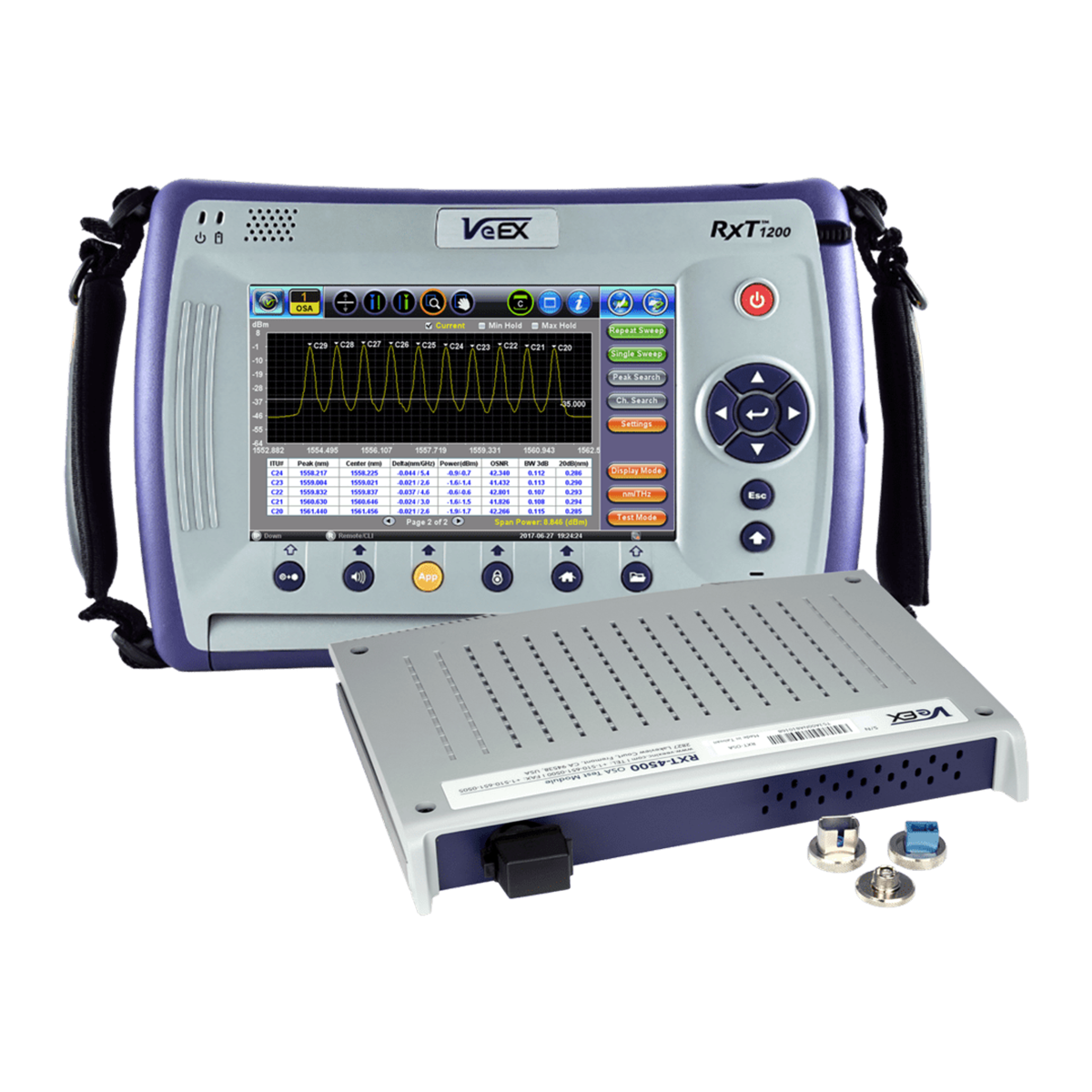

Los módulos RXT-4500/4510 OSA son analizadores de espectro óptico para redes CWDM y DWDM. Con un diseño compacto superior y tecnología MEMS, los módulos miden parámetros ópticos clave como la longitud de onda, la potencia del canal y la OSNR.
Descripción
Destacados:
Medición precisa de longitudes de onda WDM
Amplio rango de longitud de onda
Alta precisión y resolución de longitud de onda
Referencia de longitud de onda incorporada
Sensibilidad de alta potencia
Excelente precisión de potencia
Diseño robusto y confiable: sin piezas móviles
Resistencia superior a los golpes
No se requiere calibración periódica
Consumo de energía ultra bajo
Sensibilidad a baja temperatura
Operación intuitiva con funciones de prueba dedicadas
Pantalla táctil para hacer zoom y navegar de forma sencilla
Tiempo de funcionamiento de la batería > 8 horas
Caracteristicas clave:
Rango de longitud de onda de 1260 a 1650 nm
Espaciado de canales DWDM de hasta 25 GHz, dependiendo del módulo
Resolución 0,1 nm banda C
Medición OSNR en banda
Escaneo continuo rápido a ≤ 5 segundos
Escaneo continuo rápido a ≤ 5 segundos
Mediciones simultáneas de hasta 200 canales, dependiendo del módulo
Medición de potencia del canal
Detección de umbral de canal
Medición de potencia de tramo
Barrido continuo con retención mínima/máxima
Delta de frecuencia y longitud de onda del canal frente a la red de la UIT
Alta precisión de longitud de onda: ± 50 pm
Alto rango dinámico: ≥ 65 dB
Medición OSNR: hasta 40 dB
Pérdida dependiente de la polarización baja (PDL): < 0,3 dB
Interfaz óptica universal con adaptadores estándar de la industria
Admite tipos de modulación de transmisión de 10/40/100 Gbps
Modo de prueba del comprobador de canal óptico
Modo de prueba de análisis de deriva
Monitoreo de canales DWDM según la red ITU G.694.1 para 25/33/37,5/100/200 GHz, dependiendo del módulo
Monitoreo de canales CWDM según grid ITU G.694.2
Medición OSNR compatible con IEC 61280-2-9
